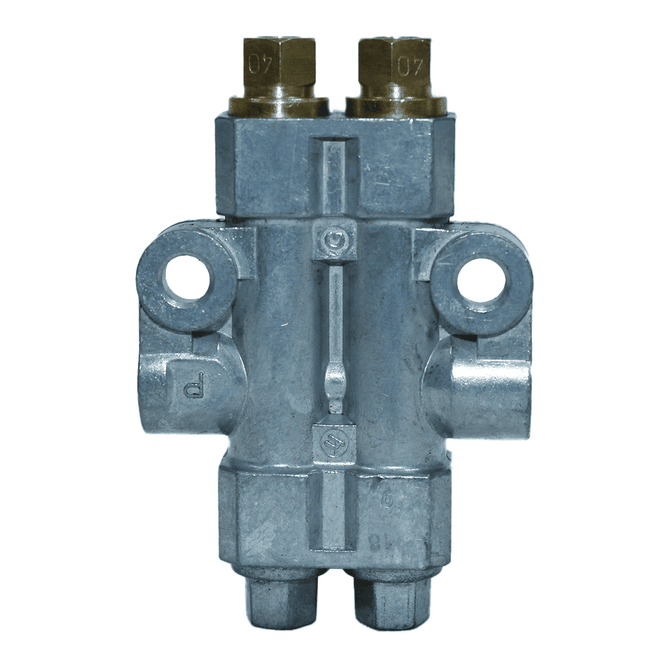

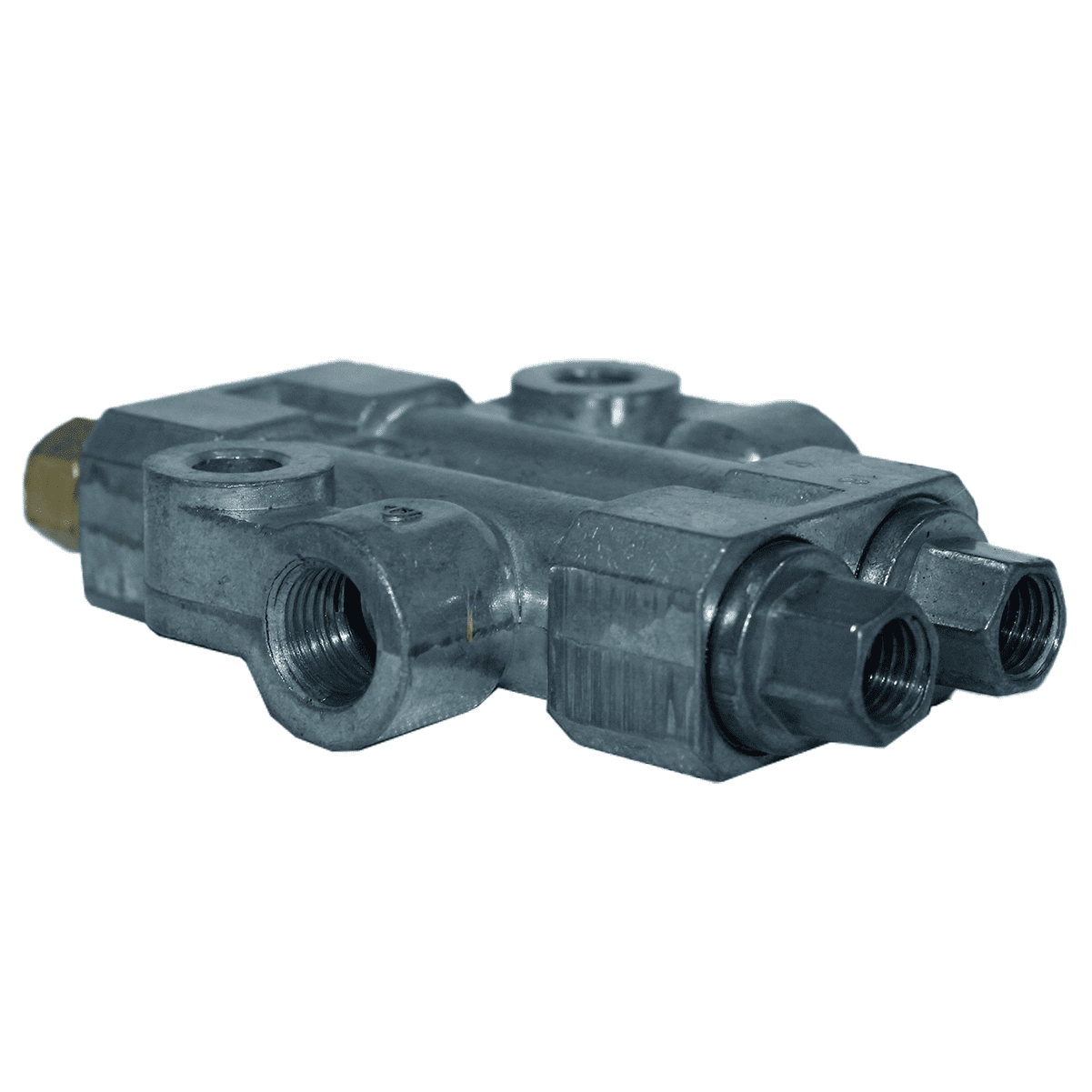

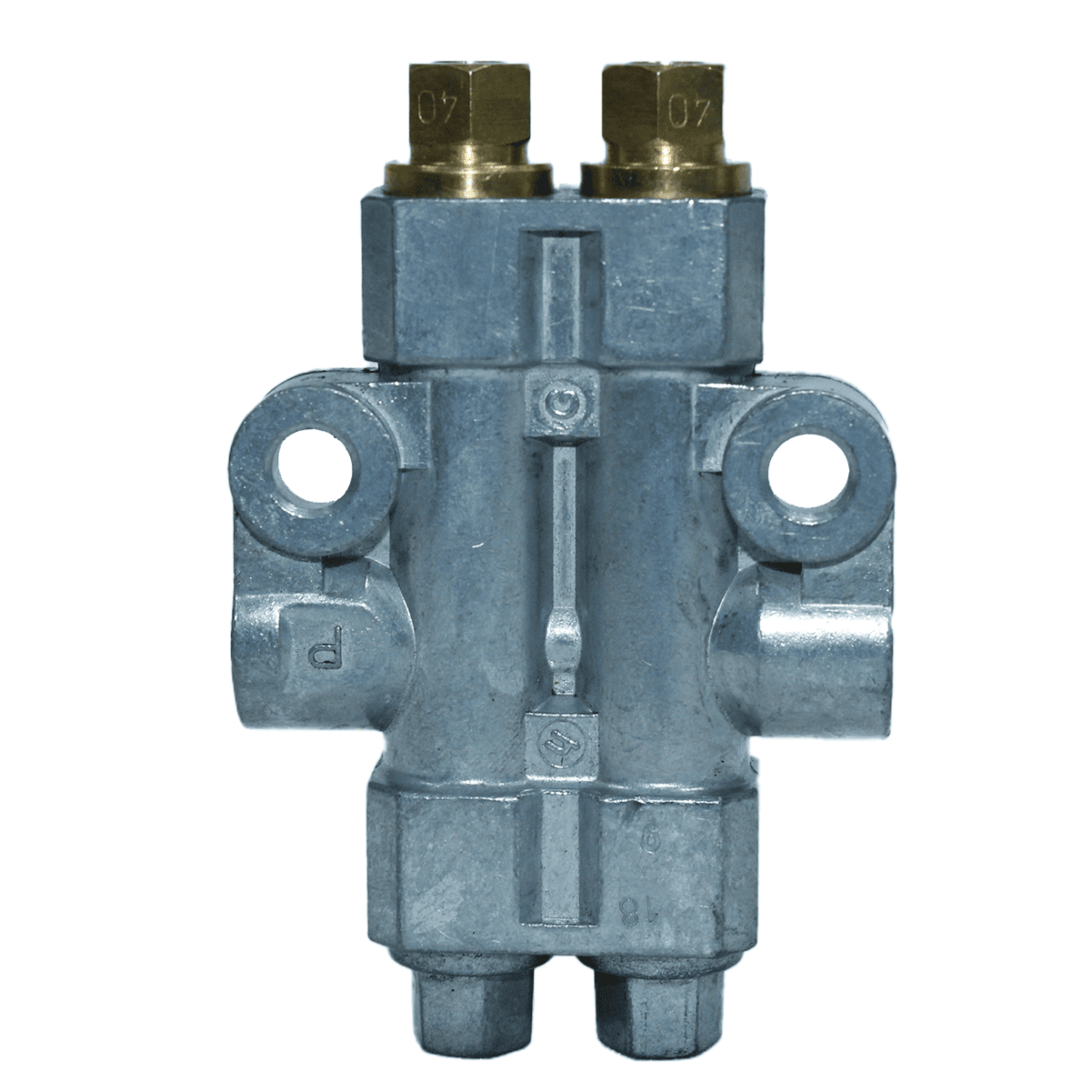

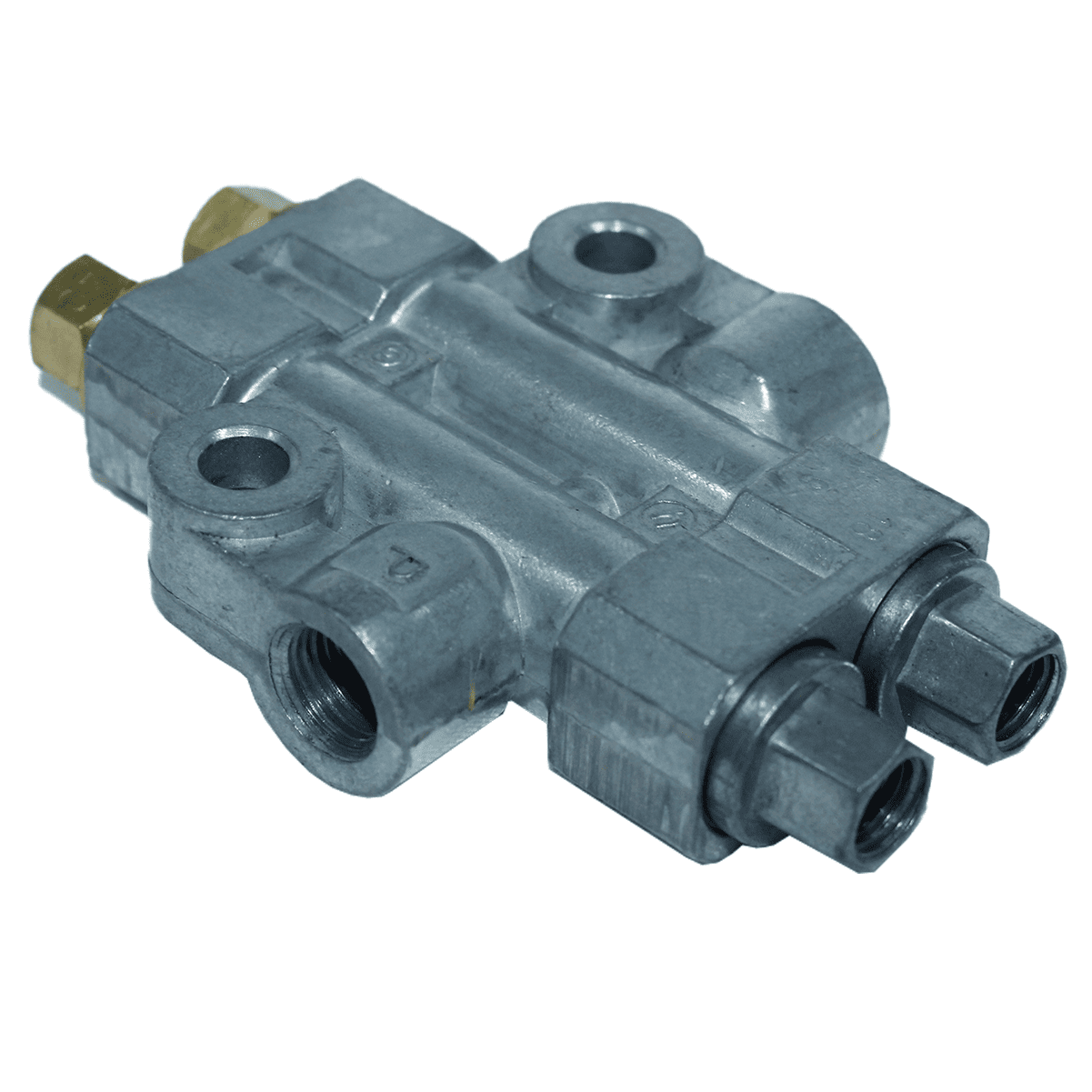

Distribuidor Linha Simples Volumétrico Com Pino De Inspeção RH-3220, 2 Saídas De 0,20cc Cada

Distribuidor linha simples tem por finalidade fornecer volumes de óleo de acordo com a necessidade do ponto. O
funcionamento é feito por bombas manuais e automáticas.
Podem ser fornecidos com 2 a 6 dosadores de acordo com a necessidade da maquina (vazão dos dosadores). O
indicativo de volumes encontra-se gravado no niple do dosador.
Tem pino indicador de operação

Funcionamento:

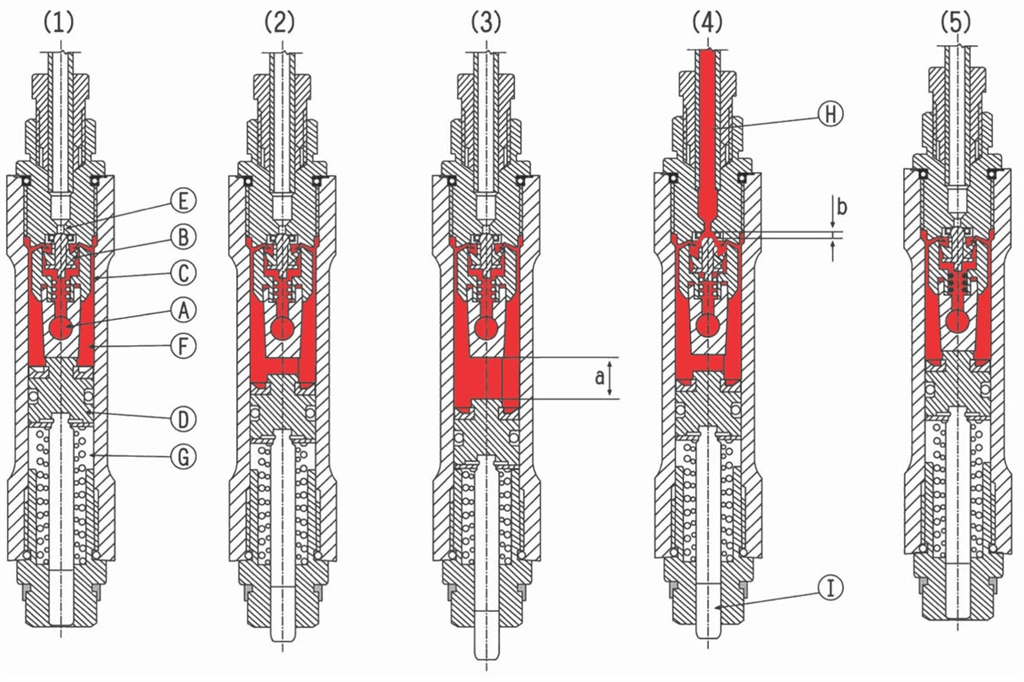

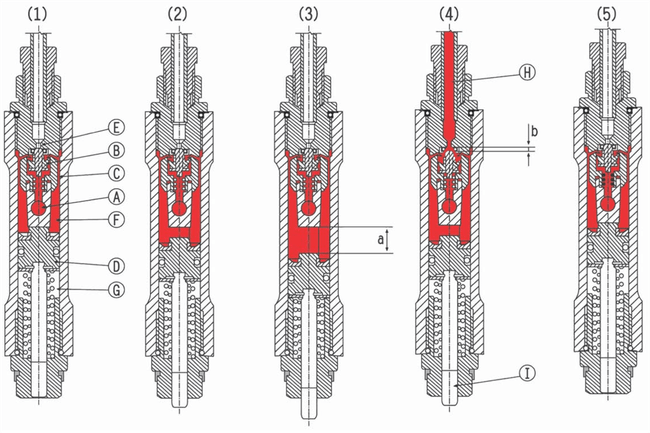

Acionando a bomba o lubrificante pressuriza a linha principal. O carregamento dos distribuidores é feito pela ação da
bomba injetando o lubrificante com volume pré-determinado em cada dosador, até que todos tenham chagado ao fim de
curso. Quando todos os dosadores chegarem ao fim de curso, a pressão na linha de abastecimento irá subir até atingir a
pressão ajustada da linha, que acionará o pressostato do sistema que desligará a bomba e a linha principal será
despressurizada através de uma válvula de alivio, os pistões dos distribuidores retornam pela ação da mola á posição
inicial e enviam os volumes de lubrificante carregados a cada ponto de lubrificação, ficando preparados para o próximo
ciclo.
O pino de indicação de funcionamento se movimenta para fora e para dentro do modulo durante o processo de
lubrificação, caso haja entupimento em alguma saída o pino indicador permanecerá para fora do módulo.

Especificações:
Vazão por ciclo por ponto: ............................. 0,10 / 0,20 / 0,30 / 0,40 cm3.
Pressão de operação: ...................................... 15 a 25 Bar.
Lubrificante:.................................................... óleo de 15 a 500 cSt a 40 °C                                                                                          Temperatura de funcionamento:......................-10 a 70 °C
Rosca de fixação:............................................ M 10 x 1
Tubo de saída:.................................................. 4 mm
Tubo de entrada nas barras de ligação:............ 6 mm

.... 6 mm
